Термопластавтоматы, что это такое?

Термопластавтоматы, также известные как инжекционно литьевые станки, предназначены для производства пластмассовых изделий методом литья под давлением. Процесс включает впрыск нагретой полимерной массы в пресс‑форму и ее последующую полимеризацию в замкнутом пространстве.

Этим способом выпускают одноразовую посуду, канцелярию, тару, игрушки, стройматериалы и другие полимерные изделия.

Технология восходит к механизму XIX века, который многократно совершенствовался. Современные ТПА — это автоматизированное оборудование с минимальным участием человека. Хотя общая конструкция в последние годы не меняется кардинально, улучшаются отдельные узлы: система смыкания, дробилка, чиллеры и пр.

Высокая производительность и возможность использовать разные пресс‑формы делают термопластавтоматы универсальными: они подходят как для хобби и лабораторий, так и для крупносерийного производства. Совместимость с разнообразными полимерами позволяет подбирать сырье под конкретные задачи, а размеры изделий могут варьироваться в широких пределах.

Распространенные виды термопластавтоматов

Вертикальные ТПА

Вертикальный термопластавтомат (ТПА) — это оборудование для литья пластмасс под давлением, в котором основные узлы (впрыска и смыкания) расположены вертикально — друг над другом. Процесс формования изделий происходит в вертикальной плоскости: расплавленный полимер впрыскивается в пресс‑форму, которая затем смыкается, а после охлаждения — раскрывается для извлечения готового изделия.

Плюсы данных моделей:

1. Экономия производственной площади. Вертикальная конструкция занимает в 2–7 раз меньше места, чем горизонтальные аналоги, — это критично для небольших цехов и при плотной расстановке оборудования.

2. Удобство работы с закладными элементами. Вертикальное расположение формы позволяет надежно фиксировать металлические втулки, резьбовые вставки, контакты и другие детали: они удерживаются собственным весом, что исключает их смещение и перекос.

3. Высокая точность и повторяемость. Благодаря вертикальной ориентации формы снижается влияние силы тяжести на расплав и вставки. Это обеспечивает:

• равномерное заполнение полостей;

• уменьшение внутреннего напряжения пластика;

• высокую стабильность размеров изделий (важно для деталей с узкими допусками).

4. Низкий процент брака. Фиксированное положение формы и вставок снижает количество дефектов, необходимость ручной корректировки и затраты на контроль качества.

5. Простота установки и обслуживания пресс‑форм. Монтаж часто выполняется без специального инструмента, а доступ к форме — быстрый и удобный.

6. Гибкость автоматизации. Вертикальные ТПА легко оснащаются:

• поворотными столами;

• двух‑ и многопозиционными формами;

• автоматическими загрузчиками закладных элементов.

7. Эффективность для мелко‑ и среднесерийного производства. Особенно выгодны при тиражах от 500 до 20000 изделий: обеспечивают низкую себестоимость единицы продукции.

8. Универсальность применения. Подходят для отраслей, где требуется высокая точность и стерильность:

• электроника и электротехника (корпуса устройств);

• автомобильная промышленность (технические детали);

• медицина (шприцы, катетеры);

• бытовые товары и упаковка.

Минусы данных моделей:

1. Ограниченная производительность для массового выпуска. При очень больших тиражах (свыше 50000–70000 изделий) горизонтальные ТПА оказываются эффективнее за счёт более высокой скорости циклов.

2. Сложности с автоматизацией извлечения изделий. В отличие от горизонтальных моделей, где детали могут свободно выпадать или сниматься боковым съемом, в вертикальных ТПА требуется дополнительная оснастка для извлечения (роботы, манипуляторы), что увеличивает стоимость линии.

3. Ограничения по размерам изделий. Вертикальные ТПА чаще используются для мелких и средних деталей. Для крупногабаритных изделий (бамперы, большие резервуары) они менее подходят из‑за конструктивных особенностей.

4. Меньший выбор моделей и конфигураций. Рынок вертикальных ТПА уже, чем горизонтальных, — может быть сложнее подобрать станок под узкоспециализированные задачи.

5. Более высокая цена за единицу оборудования (в сравнении с базовыми горизонтальными моделями). Технологические преимущества (точность, автоматизация закладных) увеличивают стоимость станка.

6. Специфические требования к пресс‑формам. Конструкция форм должна учитывать вертикальное раскрытие, что иногда усложняет их проектирование и повышает стоимость.

7. Ограниченная совместимость с некоторыми полимерами. Для материалов с высокой вязкостью или особыми температурными режимами могут потребоваться дополнительные настройки или специализированные узлы, что не всегда возможно.

Горизонтальный ТПА

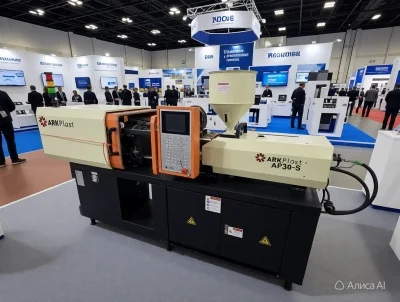

Горизонтальный термопластавтомат — это промышленное оборудование для литья пластмасс под давлением, в котором основные рабочие узлы (узел впрыска и узел смыкания) расположены горизонтально, а процесс формования изделий происходит в горизонтальной плоскости.

Это наиболее распространённый тип ТПА, широко используемый в серийном и массовом производстве пластмассовых изделий.

Плюсы данных моделей:

1. Высокая производительность. Короткие циклы литья (от нескольких секунд) позволяют выпускать большие объёмы продукции за единицу времени — идеально для массового производства.

2. Широкий диапазон размеров изделий. Подходят для изготовления как микродеталей (например, микрочипов), так и крупногабаритных конструкций (бамперы автомобилей, большие контейнеры, панели).

3. Лёгкая автоматизация. Горизонтальная конструкция упрощает интеграцию с:

• роботизированными системами извлечения изделий;

• конвейерами;

• системами контроля качества;

• автоматическими загрузчиками сырья.

4. Универсальность по материалам. Работают с большинством термопластов:

• полипропилен (ПП);

• полиэтилен (ПЭ);

• АБС‑пластик;

• поликарбонат (ПК);

• полиамид (ПА);

• полистирол (ПС) и др.

5. Стабильность качества. Точное управление параметрами впрыска и охлаждения обеспечивает:

• повторяемость размеров;

• однородность структуры изделия;

• минимальное количество дефектов.

6. Большой выбор моделей и конфигураций. Широкий ассортимент от разных производителей позволяет подобрать станок под конкретные задачи — от малогабаритных до сверхмощных моделей.

7. Надёжность и долговечность. Отработанные конструкции, проверенные временем, обеспечивают длительный срок службы оборудования при правильном обслуживании.

8. Гибкость в настройке параметров. Современные системы управления позволяют точно регулировать:

• температуру расплава;

• давление впрыска;

• скорость впрыска;

• время выдержки под давлением;

• параметры охлаждения.

9. Возможность многогнездного литья. Позволяют использовать пресс‑формы с несколькими гнёздами, что кратно увеличивает производительность.

10. Развитая сервисная поддержка. Благодаря популярности горизонтальных ТПА легко найти запчасти, специалистов по обслуживанию и ремонту.

Минусы данных моделей:

1. Большие габариты и занимаемая площадь. Требуют значительного пространства в цехе, что может быть проблемой для небольших производств.

2. Высокая стоимость оборудования:

• базовые гидравлические модели — относительно доступны;

• электрические и гибридные — значительно дороже;

• дополнительные системы автоматизации увеличивают общую стоимость линии.

3. Сложности с закладными элементами. В отличие от вертикальных ТПА, фиксация металлических вставок, резьбовых элементов и других закладных деталей затруднена — они могут смещаться под действием силы тяжести.

4. Энергопотребление. Гидравлические модели потребляют много электроэнергии, особенно при длительной работе.

5. Затраты на обслуживание гидравлических систем:

• регулярная замена гидравлического масла;

• контроль фильтров и уплотнений;

• профилактика утечек масла;

• обслуживание насосов и клапанов.

6. Шум и тепловыделение. Гидравлические системы могут создавать повышенный уровень шума и выделять тепло, что требует дополнительных мер по шумоизоляции и вентиляции цеха.

7. Ограниченная мобильность. Из‑за больших размеров и веса сложно перемещать оборудование внутри цеха или перевозить на другое производство.

8. Высокие требования к квалификации персонала. Для настройки, обслуживания и ремонта требуется обученный персонал с опытом работы на подобном оборудовании.

9. Длительная переналадка при смене пресс‑форм. Замена форм для производства другой продукции может занимать значительное время, что снижает общую эффективность при мелкосерийном производстве.

10. Риск загрязнения маслом (для гидравлических моделей). Утечки гидравлической жидкости могут загрязнять рабочую зону и продукцию, что критично для пищевой и медицинской промышленности.

Подбор термопластавтомата по основным характеристикам

Выбор термопластавтомата требует внимательного анализа его технических характеристик, которые условно подразделяются на две категории.

Первая группа напрямую влияет на скорость и эффективность процесса литья — к ней относятся усилие смыкания, объем, скорость и давление впрыска.

Вторая группа задает физические ограничения для пресс‑формы: расстояние между колоннами и ход подвижной плиты определяют максимально допустимые габариты оснастки и, соответственно, размеры изготавливаемых изделий.

Усилие смыкания

При выборе термопластавтомата особое внимание уделяют усилию смыкания — это основной параметр, определяющий способность оборудования удерживать пресс‑форму в закрытом положении. На этапах впрыска расплава и последующей выдержки под давлением сила воздействия материала на стенки формы не должна превышать возможности узла смыкания: в противном случае произойдет раскрытие формы и брак партии.

С целью продления срока службы оборудования и минимизации риска поломок из‑за перегрузок гидросистемы усилие смыкания принято выбирать с технологическим запасом — обычно на 10–15% выше расчетного значения. Это позволяет компенсировать возможные колебания давления и обеспечивает безопасную работу станка в реальных производственных условиях.

Масса и объём впрыска

Масса и объём впрыска определяются массой изделия, числом гнезд пресс‑формы, массой литников и типом материала, а также зависят от диаметра шнека ТПА. Больший диаметр шнека обеспечивает больший объём и массу впрыска, но уменьшает давление впрыска.

Масса и объём впрыска

Одним из ключевых конструктивных параметров термопластавтомата является максимальное расстояние между его колоннами. Этот показатель напрямую задает верхний предел размеров пресс‑формы: форма не может превышать данное расстояние, иначе ее физически невозможно будет установить на станок. В свою очередь, размеры пресс‑формы определяют максимальные габариты получаемых изделий — таким образом, расстояние между колоннами опосредованно лимитирует размер конечной продукции.

Экономическая составляющая и подбор материала

Покупая термопластавтомат, нужно оценить рентабельность производства. Материалы для литья (полимеры, наполнители, красители и т. д.) выбирают с учётом прочностных свойств и условий эксплуатации изделий.

Современные ТПА многофункциональны и могут оснащаться дополнительным оборудованием. Для выбора модели стоит проконсультироваться с продавцом или производителем, а также провести маркетинговое исследование и составить бизнес‑план (если продукция идёт на рынок).

Для внутреннего потребления важно оценить, не будет ли выгоднее заказывать изделия у стороннего поставщика вместо покупки оборудования.

В завершение

Выбор термопластавтомата — непростая задача. Если вы не уверены, какая модель вам подходит, или хотите уточнить технические детали, — обращайтесь! Наши специалисты подробно проконсультируют и помогут принять верное решение.
